Strung universal Industrie 1000 / 330 HD

Cod produs: 88164

Marca: ELMAG

Fara TVA:

38800 Euro

TVA inclus:

229769.96 Lei

Disponibilitate:

La cerere

«« Inapoi

Strung universal Industrie 1000 / 330 HD

Strungurile universale INDUSTRIE 330 HD sunt răspunsul corect atunci când vine vorba de prelucrarea precisă a mașinilor mari, a oțelului, a construcției containerelor și a pieselor turnate. Cu patru modele de vârf ale acestei clase de mașini puternice, ELMAG® oferă o selecție perfectă.

O unitate de acțiune super-puternică furnizează 7.500 de wați de putere pentru un angrenaj cu ax de înaltă performanță, cu 12 viteze, în sensul acelor de ceasornic sau în sensul acelor de ceasornic. Ungerea sub presiune a uleiului asigură precizia maximă și buna desfășurare a axului rotativ. Toate roțile de transmisie sunt formate din

Oțelul cromat-nichel întărit, este măcinat cu precizie, este deosebit de rezistent și are o rulare lină.

Ghidurile de prismă super-dure, cu precizie la sol (> HB 400) poartă o lamă de scule grea, care corespunde cerințelor. Datorită unui motor transversal rapid, acesta poate fi mișcat ușor și rapid. Arborele de tensiune este comutat printr-un ambreiaj reglabil. Manivela masivă este deplasată cu ajutorul unui cric de manivelă și are un dispozitiv de ajustare a alimentării cu apă. Modelele INDUSTRIE 330-HD sunt foarte bine echipate pentru un plug & play start, de ex. cu un set de suport din oțel cu schimbare rapidă pentru schimbări rapide ale sculei și cu un indicator digital de poziție de la SINO pentru precizie și eficiență maximă în producția de piese și serii.

SPECIAL

Frână cu picioruș rotativă electromagnetică

Alunecare longitudinală și transversală cu acționare rapidă

Arborele de tensiune cu ambreiaj reglabil

Șurub de plumb cu protecție la suprasarcină

diapozitiv instrument cu ungere centrală

Oprire longitudinală pentru oprire automată

Sistem de răcire cu retur, rezervor în baza mașinii

Cu indicator digital de poziție SINO

STANDARDE

Pat greu pentru masini din fonta gri, amortizare buna la vibratii

Pod detașabil

Ghiduri prismatice întărite (> HB 400) și masă de precizie

Masă de întoarcere a axului de întoarcere și precizie, concentricitate ridicată, rulmenți de precizie reglabili

Arbore rotativ cu lubrifiere sub presiune

Arborele rotativ cu viteză lină și uneltele de alimentare cu baie de ulei

Angrenaje din oțel crom-nichelat, întărite și măcinate cu precizie

Arborele de comandă pentru axul de rotație dreapta și stânga

Circuitul de inversare a alimentării

Glisorul sculei cu piuliță de blocare și ungere centrală

Ghiduri de diapozitive precise, reglabile

Prag solid cu mișcare rotativă conică și manivelă

Precizia strunjirii conform DIN 8606

Date tehnice:
Distanța de centru	1,000 mm
Înălțimea vârfului	330 mm
Diametrul de rotire peste masa	660 mm
Diametrul de rotire peste diapozitiv	420 mm
Diametrul de rotire fără punte	870 mm
Lățimea mesei mașinii	400 mm
Lungimea podului:	230 mm
Traseul diapozitiv transversal	360 mm
Deplasare diapozitiv superior	145 mm
Secțiunea transversală a cuțelelor cu strung, max.	25 x 25 mm
Suport pentru strung	D1 - 8
Montare pe ax (ax rotativ)	MK 6
Alezajul axului	105 mm
Viteza	36 - 1.600 rpm
Nivel de viteză	12
Furaje longitudinale (52)	0,063 - 2 mm / rev
Măsuri încrucișate (52)	0,027 - 1,07 mm / rev
Dimensiunea firului (22)	1 - 14 mm
firul modulului metric (18)	0,5 - 7 mm
Fir de inch, angrenaje G (28)	1/4 - 56 G / '
Fir de modul inch, angrenaje	G (24) 1/4 - 56 G / '
Pasul șurubului de plumb	12 mm
Diametrul șurubului de plumb	40 mm
Adaptor Quill	MK 5
Diametru Quill	75 mm
Traseu Quill	150 mm
Putere motor	7.500 W
Traversare rapidă de	250 W
Pompă de răcire	125 W
Racord la rețea	400 / 50-60 V / Hz
Lungime (total)	2.500 mm
Lățime (total)	1.100 mm
Înălțime (total)	2.450 mm
Greutate	3.000 kg

ECHIPAMENT STANDARD

- Afisaj digital de pozitie SINO SDS6-3V

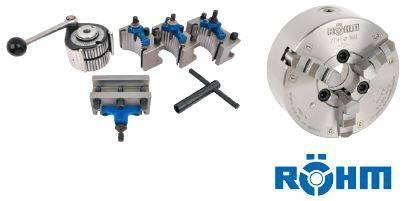

- Mandrină de strunjire cu trei maxilare RÖHM Ø 315 mm

- Mandrin cu patru fălci Ø 400 mm

- disc de prindere Ø 610 mm

- 2 vârfuri de centrare fixate

- Punctul central live MK 5

- Urmează luneta

- Lunca în picioare

- set suport de oțel schimbare rapidă, 5 piese MC

- Stivă ceas și set roți de schimb

- lampa cu mașini LED

- Buton oprire de urgență / eliberare de tensiune zero

- Protecție la chuck cu întrerupător de siguranță

- Baza / tavă cip / perete

- Set de instrumente / instrucțiuni de funcționare / CE
