Masina de rectificat rotund CG 800

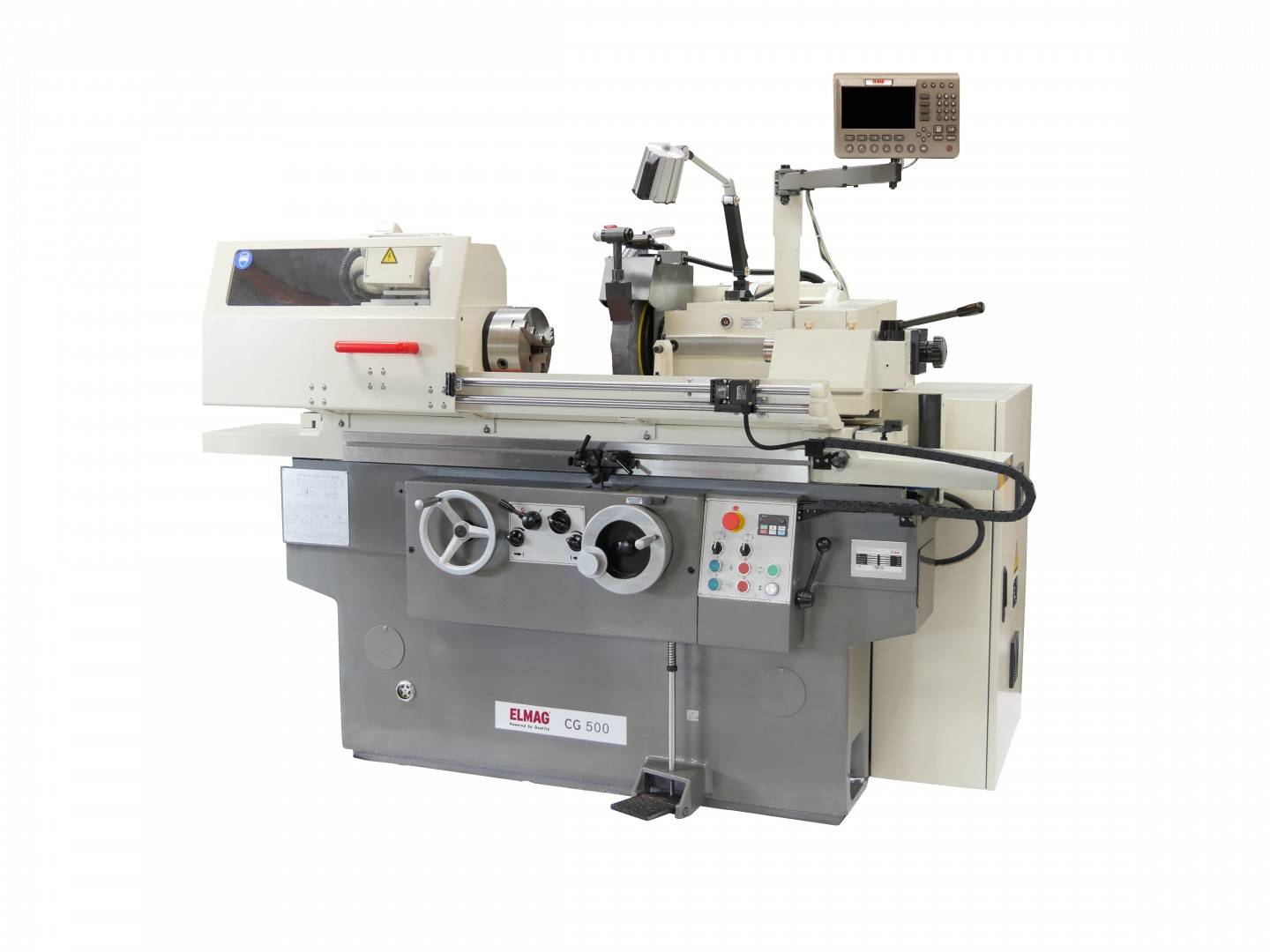

Mașină de rectificat cilindric, model CG 800

Include afișaj de poziție pe 2 axe

Pregătită pentru operare: include umplerea cu ulei, îndepărtarea stratului de conservare (degresare), asamblare completă și efectuarea probelor de funcționare

Rectificare de precizie, exterioară și interioară

Mașinile de rectificat cilindric din seria CG prelucrează arbori și alezaje cu o precizie de 0,001 mm. Sunt utilizate pentru rectificarea de precizie a suprafețelor călite, a locașurilor exterioare și interioare pentru rulmenți, precum și a suprafețelor de ajustaj, de rulare și de alunecare.

Axul rotativ dispune de un sistem de blocare, permițând rectificarea suprafețelor pe arbori.

Gamă largă de aplicații

Mașinile de rectificat cilindric CG permit prelucrarea arborilor cu diametre între 8 mm și 320 mm și a alezajelor cu diametre între 13 mm și 100 mm.

Prin rotirea axului sau a mesei de rectificat, se pot obține unghiuri de rectificare de până la 45-0-45° și înclinații conice de 3° sau 9°.

Lungimea de rectificare pentru avansul longitudinal automat este reglabilă. Lungimile de rectificare mai mici pot fi parcurse manual – cu același grad de precizie și ușurință în operare. Greutatea maximă admisă a piesei de prelucrat este de 80/150 kg.

Vitezele reglabile continuu oferă flexibilitate pentru setarea vitezei optime de rectificare. Viteza avansului longitudinal este reglabilă continuu între 0,1 și 4 m/min.

Cu afișaj digital al poziției

Mașinile sunt echipate cu un sistem de măsurare și afișare (precizie de 0,001 mm). Astfel, poziția discului de rectificat este monitorizată și poate fi reglată cu o precizie extremă.

Operare facilă

Piesa de prelucrat se fixează într-o mandrină cu trei bacuri, pe un platou de antrenare sau între vârfuri. Păpușa mobilă poate fi blocată hidraulic. Piesele subțiri sunt susținute cu ajutorul unei lunete. Mașina este echipată cu un sistem de acționare de mare viteză pentru axele longitudinală și transversală și este foarte ușor de utilizat atât în ​​regim manual, cât și automat:

- Fixarea piesei de prelucrat

- Reglarea vitezei

- Pornirea acționării axului și a motorului discului de rectificat

- Pornirea pompei de lichid de răcire

- Poziționarea discului de rectificat pe piesa de prelucrat

- Reglarea nivelului de rectificare

- Acționarea manuală a avansului longitudinal prin intermediul roții de mână sau

- Setarea avansului longitudinal și activarea regimului automat

Configurație standard

- Afișaj digital al poziției SINO

- Disc de rectificat

- Dispozitiv de rectificare a profilului discului (dresser)

- Ax pentru echilibrarea discului de rectificat

- Scule pentru rectificare cilindrică interioară Ø 10/16 mm

- Tije de fixare pentru sculele de rectificare interioară

- Con Morse MK 4

- Mandrină cu trei bacuri și dispozitiv de fixare a mandrinei

- Lunetă fixă

- Sistem de răcire/ungere și unitate hidraulică

- Lampă halogen pentru mașină

- Scule / manual de utilizare / conformitate CE

Accesorii opționale

- Set complet de discuri de rectificat, art. nr. 82670

Specificații

diametru exterior de rectificare max. / min. 200/8 mm

diametru interior de rectificare max. / min. 100/13 mm

lungime de rectificare max. / min. 800/- mm

greutate maximă piesă80 kg

înălțime vârf135 mm

prindere ax / păpușă mobilăMK 4

unghi de rotație partea superioară a păpușii fixe0 - 45 °

0 - 1650 rpm

Ø mandrină cu bacuri200 mm

Ø exterior disc de rectificat max. / min. 400/- mm

Ø interior disc de rectificat203 mm

lățime disc de rectificat50 mm

cursă pinolă păpușă mobilă25 mm

850 mm

viteză avans longitudinal max. / min. 4/0,1 m/min

unghi masă de rectificat (sens orar/antiorar)-3/+8 °

sculă rectificare cilindrică interioară max. 50x40x16 mm

sculă rectificare cilindrică interioară min. 45x34x10 mm

turație max. a sculei de rectificat cilindric interior16.000 rot/min

debit pompă lichid de răcire16 l/min

putere motor rectificare5,6 kW

tensiune400/50 V/Hz

Lungime3000 mm

Lățime1600 mm

Înălțime1500 mm

Greutate3000 kg
