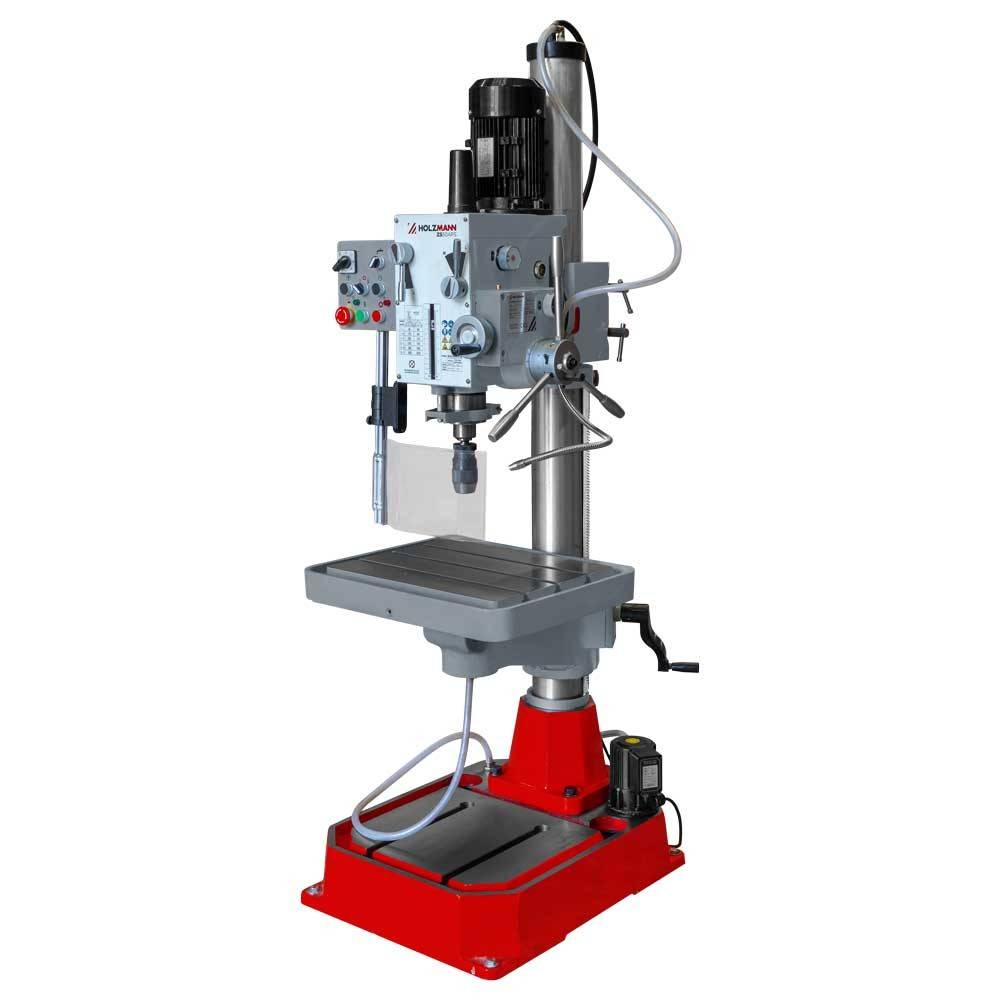

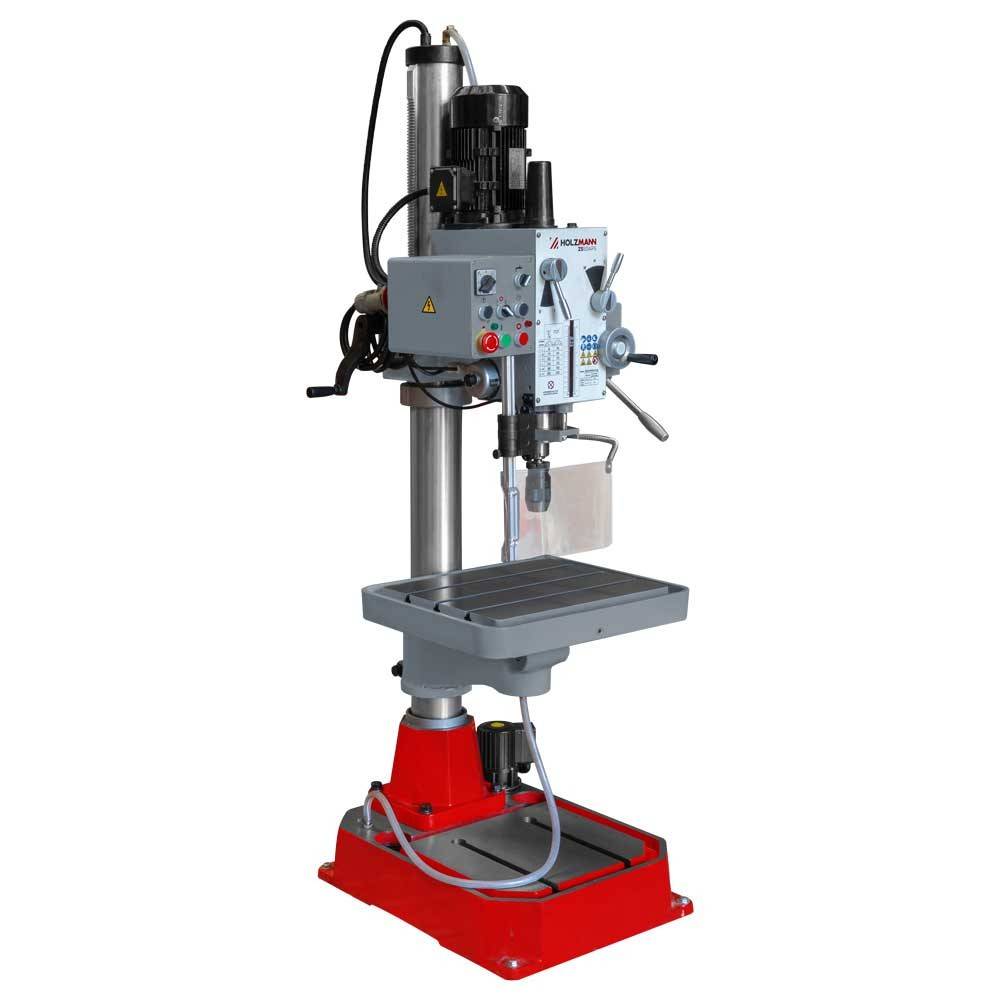

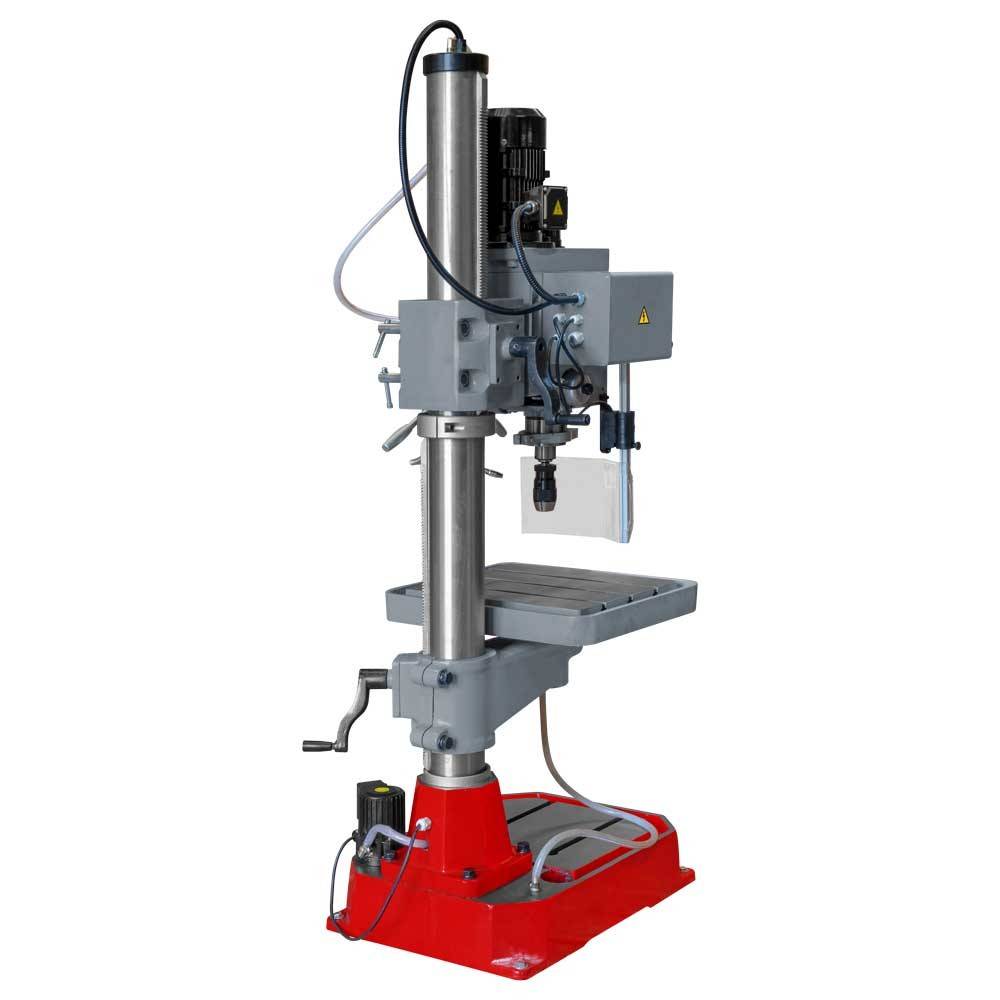

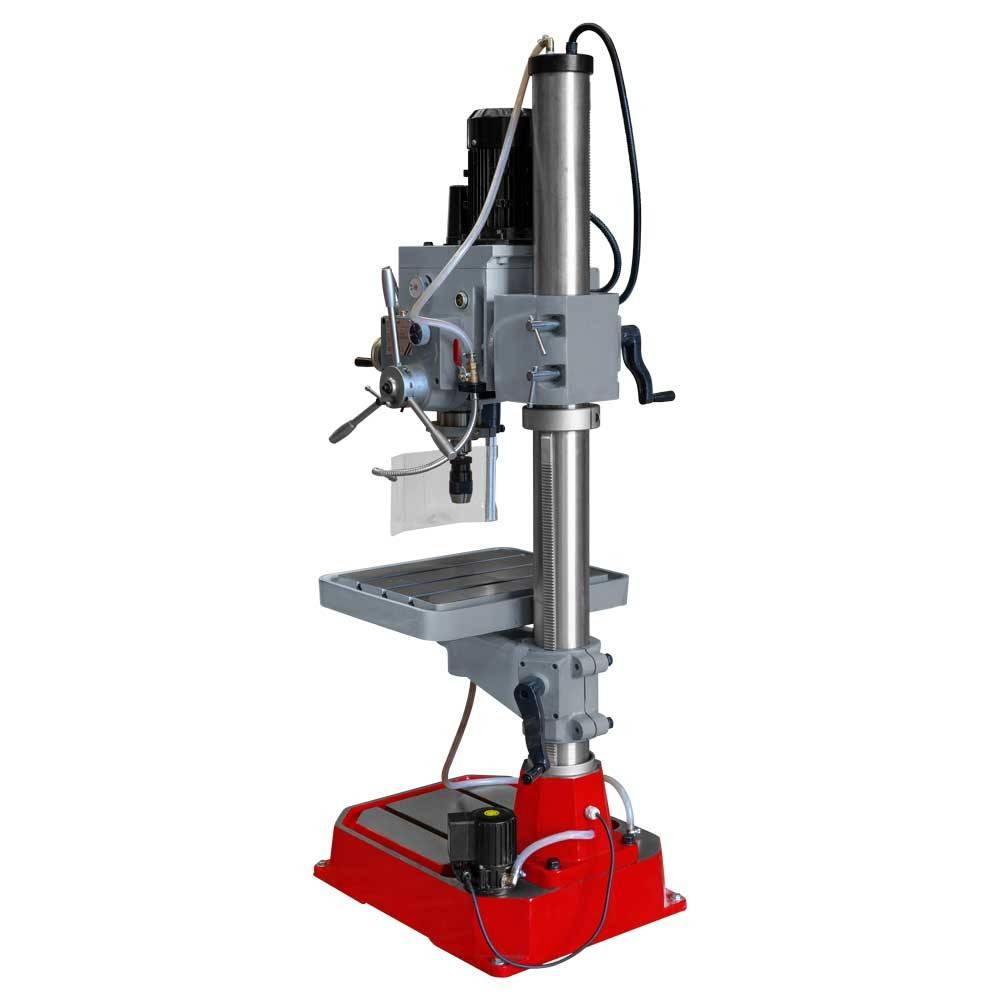

Masina de gaurit cu angrenaj si coloana ZS50APS

HOLZMANN ZS50APS este o mașină de găurit cu roți dințate concepută pentru aplicații de găurire și filetare. Motorul cu 2 viteze oferă o gamă largă de viteze.

Avansul vertical automat (pană) poate fi decuplat și oferă rate de avans multiple (0 / 0,12 / 0,18 / 0,25 mm/rotație).

Masa de găurit din fontă este reglabilă pe înălțime și rotativă și poate fi utilizată pentru prelucrarea diferitelor piese de prelucrat. Canalele în T (14 mm) permit utilizarea unor dispozitive de prindere, cum ar fi menghinele.

Mașina este echipată cu un sistem de răcire. Cutia de viteze funcționează într-o baie de ulei și dispune de roți dințate rectificate și călite.

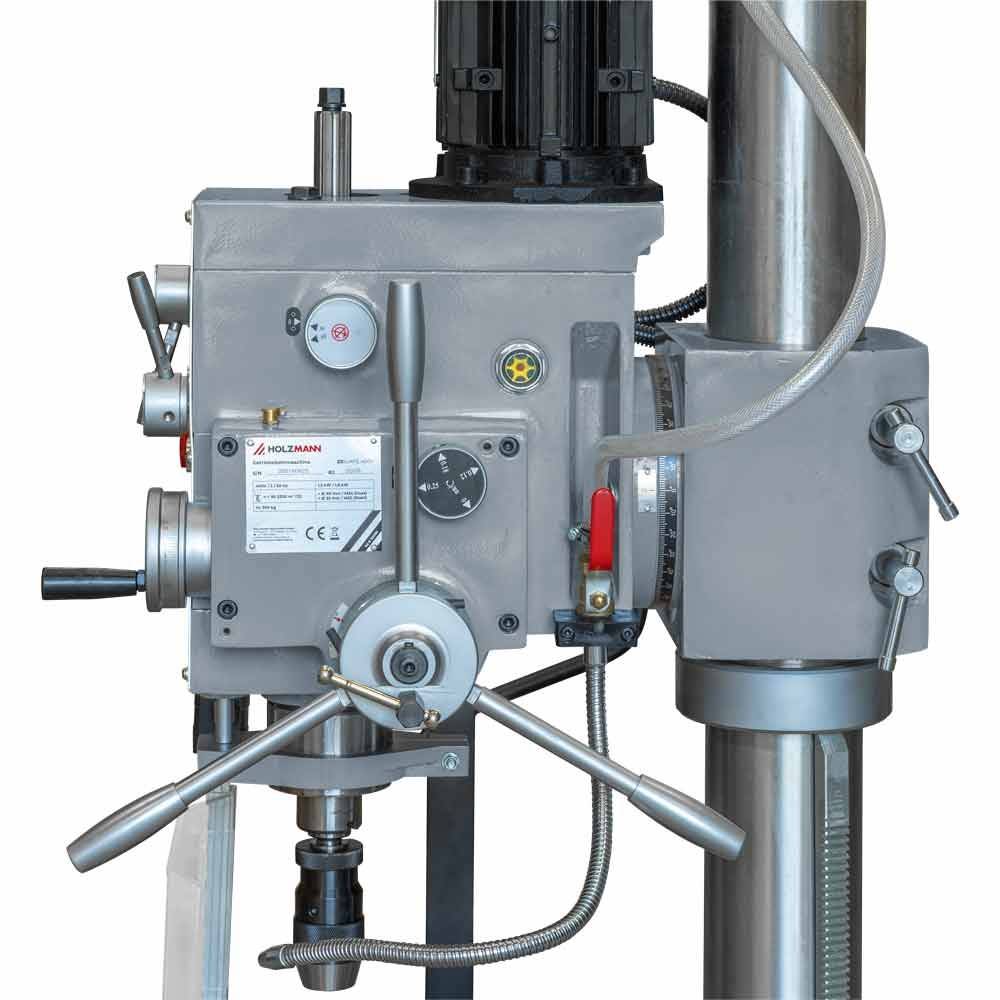

Capul de găurit este rotativ și reglabil pe înălțime. Este integrată o funcție de filetare automată cu funcționare înainte/înapoi.

Coloana rigidă de găurit cu suprafață rectificată și baza susțin instalarea mașinii.

Caracteristicile suplimentare includ o protecție de mandrină pliabilă din sticlă acrilică și un avans fin al penei prin intermediul unei roți de mână.

Caracteristici principale

cu alimentare verticală automată, motor în 2 pași cu pompă de răcire

Motorul în 2 pași oferă o gamă largă de viteze ale axului, viteză de bază foarte mică, ideală pentru filetare

avans vertical automat cu trei viteze diferite 0 - 0,12 - 0,18 - 0,25 mm/rpm

masă din fontă călită și rectificată cu precizie, de dimensiuni mari, care poate fi reglată în înălțime și rotită la 360° în jurul centrului și coloanei

masa este echipată cu ghidaje cu piuliță în T (14 mm) pentru fixarea dispozitivelor ca menghină

sistem de răcire inclus în livrare

roți dințate extra late

cap de angrenaj reglabil pe înălțime și înclinabil oferă o gamă largă de aplicații

funcție de filetare automată și funcționare în sensul acelor de ceasornic/antiorar incluse în livrare

angrenaj lubrifiat permanent în baie de ulei cu roți dințate rectificate și călite

placă de bază masivă cu caneluri în T care permite montarea pieselor de prelucrat supradimensionate

motor puternic în 2 pași asigură max. performanță de găurire chiar și la sarcini grele

coloană solidă, rezistentă la torsiune, cu suprafață netezită

protecție ax reglabilă pe înălțime cu microîntrerupător pentru siguranța dumneavoastră

avans fin prin roată de precizie poziționată în partea din față a mașinii cu indicarea scalei de adâncime

inclus în livrare: mandrină burghiu 16 mm, reductor MT4/3, MT3/2, pană, bară de tracțiune M12

detalii tehnice

date motor

putere motor s1 în W 1300 / 1800

tensiune 400V

lungime cablu 2,5 m

măsurători

dimensiunea mesei în mm 550 x 480

răzime de acțiune în mm 260

înălțime maximă în mm 2150

specificații tehnice

piniță ax găurire MK4 / MT4

cursă penei 110

diametru coloană în mm 115

distanță ax-bază în mm 1200

distanță maximă ax-masă în mm 750

performanță maximă de găurire oțel în mm ø 32 (M20)

max. performanță de găurire turnată în mm ø 40 (M24)

turația axului de găurire în min-1 95-3200 (12)

nivel volum și vibrații

nivel putere sonoră în dB(A) 95

nivel presiune sonoră în dB(A) 85

greutate

greutate netă în kg 390

greutate brută în kg 425

ambalaj

înălțimea ambalajului în mm 1.910

lățimea ambalajului în mm 720

lungimea ambalajului în mm 640
